CDGT 040104 FN DX30
CDGT 040104 FN DX30 – Bild 2

CDGT 040104 FN DX30

CHF 23.50

P
M
N
S

Minimale Bestellmenge 10 St.

90 vorrätig (kann nachbestellt werden)

Artikelnummer: CDGT 040104 FN DX30 Kategorie: Schlagwörter: , , , Rabattgruppe:
Drehen - Metrisch Ausgangswerte

Beschreibung

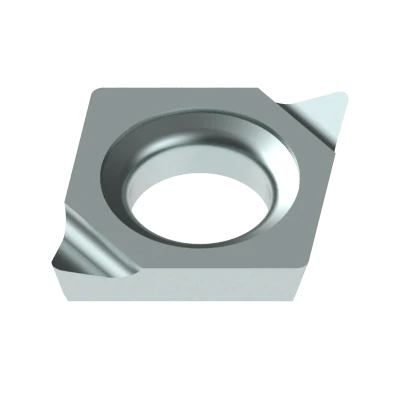

Diese neutral schneidende Wendeschneidplatte der Grösse CD0401 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX30. Sie verfügt über einen Eckenradius von 0.40 mm, einen Spanwinkel von 20.0° sowie einen Freiwinkel von 15.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 0.40 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Stahl (P), rostfreier Stahl (M), Nichteisenmetall (N) und Sonderlegierungen (S).

DX30

Für Stahl, schwer zerspanbaren rostfreien Stahl, Grau- und Sphäroguss bei mittleren bis hohen Schnittgeschwindigkeiten. Mit PLC-Gleitfilm gegen Kaltschweissungen Hohe Verschleissfestigkeit.

Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».

Zusätzliche Information

Gewicht0.001 kg
Grösse6.9 × 2.5 × 1 mm
AN — Freiwinkel

15.0°

ANSI SIZE — U.S. Grössenbezeichnung

CDGT 1.2.61

APMX — Schnitttiefe, max.

0.40 mm

CBMD — Spanbrecher, Herstellerbezeichnung

Z20G

COATING — Beschichtungsprozess

PVD

D1 — Durchmesser Befestigungsbohrung

2.20 mm

EPSR — Eckenwinkel

80.0°

FirstChoiceToolItem — Erste Wahl

Erste Wahl

GAN — Spanwinkel, Schneidplatte

20.0°

GRADE — Denitool Grade

DX30

HAND — Schneidrichtung

Neutral

IC — Inkreis

3.97 mm

IIC — Plattengrösse

CD0401

L — Schneidkantenlänge

4.03 mm

LBB — Spanbrecherbreite

0.50 mm

LE — Schneidenlänge, begrenzt

1.56 mm

RE — Eckenradius

0.40 mm

REN — Eckenradius, Nebenecke

0.00 mm

S — Plattendicke

1.00 mm

SUBSTRATE — Hauptschneidstoff

Hartmetall
