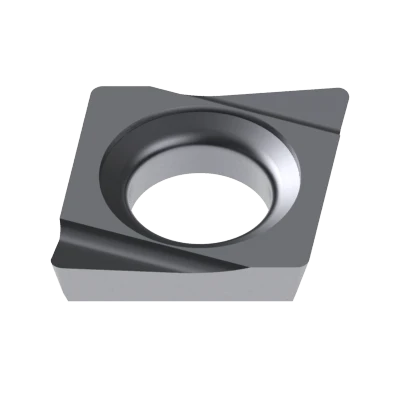

CDGT 040104 FR DX50
CDGT 040104 FR DX50 – Bild 2

CDGT 040104 FR DX50

CHF 23.10

P
K
N

Minimale Bestellmenge 10 St.

10 vorrätig (kann nachbestellt werden)

Artikelnummer: CDGT 040104 FR DX50 Kategorie: Schlagwörter: , , , Rabattgruppe:
Drehen - Metrisch Ausgangswerte

Beschreibung

Diese rechtsschneidende Wendeschneidplatte der Grösse CD0401 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX50. Sie verfügt über einen Eckenradius von 0.40 mm, einen Spanwinkel von 12.0° sowie einen Freiwinkel von 15.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 0.50 mm. Sie ist gut geeignet für das Drehen von Stahl (P), Gusseisen (K) und Nichteisenmetall (N).

DX50

Für Stahl, schwer zerspanbaren rostfreien Stahl, Grau- und Sphäroguss bei hohen Schnittgeschwindigkeiten. Hohe thermische Stabilität. Für Trockenbearbeitung bestens geeignet.

Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».

Zusätzliche Information

Gewicht0.001 kg
Grösse6.9 × 2.5 × 1 mm
AN — Freiwinkel

15.0°

ANSI SIZE — U.S. Grössenbezeichnung

CDGT 1.2.61

APMX — Schnitttiefe, max.

0.50 mm

CBMD — Spanbrecher, Herstellerbezeichnung

Z12G

COATING — Beschichtungsprozess

PVD

D1 — Durchmesser Befestigungsbohrung

2.20 mm

EPSR — Eckenwinkel

80.0°

FirstChoiceToolItem — Erste Wahl

Erste Wahl

GAN — Spanwinkel, Schneidplatte

12.0°

GRADE — Denitool Grade

DX50

HAND — Schneidrichtung

Rechts

IC — Inkreis

3.97 mm

IIC — Plattengrösse

CD0401

L — Schneidkantenlänge

4.03 mm

LBB — Spanbrecherbreite

0.50 mm

LE — Schneidenlänge, begrenzt

2.22 mm

RE — Eckenradius

0.40 mm

REN — Eckenradius, Nebenecke

0.00 mm

S — Plattendicke

1.00 mm

SUBSTRATE — Hauptschneidstoff

Hartmetall
