CHF 18.50
Minimale Bestellmenge 10 St.
100 vorrätig (kann nachbestellt werden)

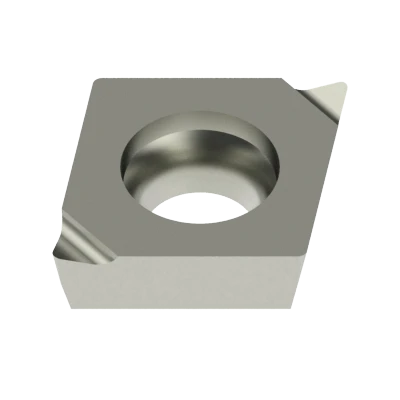

Diese neutral schneidende Wendeschneidplatte der Grösse CP05T1 ist unbeschichtet und aus einem Substrat aus Hartmetall. Sie entspricht dem Denitool-Grade DX2. Sie verfügt über einen Eckenradius von 0.40 mm, einen Spanwinkel von 20.0° sowie einen Freiwinkel von 11.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Eine polierte Oberfläche (M) reduziert zudem die Gefahr von Aufbauschneiden. Die maximale Schnitttiefe beträgt 0.40 mm. Sie ist gut geeignet für das Drehen von Nichteisenmetall (N). Es kann durchaus auch Stahl (P) und Sonderlegierungen (S) gedreht werden.
Hartmetall unbeschichtet – Extrem harte Feinstkornsorte für sehr harte Werkstoffe sowie Guss, Kunststoffe und Aluminium.
Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».
| Gewicht | 0.001 kg |
|---|---|
| Grösse | 8.9 × 3.8 × 1 mm |
| AN — Freiwinkel | 11.0° |
| ANSI SIZE — U.S. Grössenbezeichnung | CPET 1.81.21 |
| APMX — Schnitttiefe, max. | 0.40 mm |
| CBMD — Spanbrecher, Herstellerbezeichnung | Z20M |
| COATING — Beschichtungsprozess | Unbeschichtet |
| D1 — Durchmesser Befestigungsbohrung | 2.50 mm |
| EPSR — Eckenwinkel | 80.0° |
| GAN — Spanwinkel, Schneidplatte | 20.0° |
| GRADE — Denitool Grade | DX2 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 5.56 mm |
| IIC — Plattengrösse | CP05T1 |
| L — Schneidkantenlänge | 5.65 mm |
| LBB — Spanbrecherbreite | 1.20 mm |
| LE — Schneidenlänge, begrenzt | 1.10 mm |
| RE — Eckenradius | 0.40 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 1.97 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Drehen
Fräsen
Eignung der Schneide zur Zerspanung verschiedener Werkstoffe (ISO 513)
