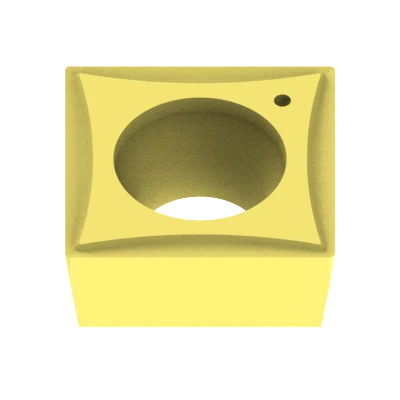

SCGT 09T302 EN DX20
SCGT 09T302 EN DX20 – Bild 2

SCGT 09T302 EN DX20

CHF 21.60

P
M

Minimale Bestellmenge 10 St.

Rückstand: Lieferzeit 5 Tage

Artikelnummer: SCGT 09T302 EN DX20 Kategorie: Schlagwörter: , , , , Rabattgruppe:
Fräsen - Metrisch Ausgangswerte

Beschreibung

Diese neutral schneidende Wendeschneidplatte der Grösse SC09T3 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX20. Sie verfügt über einen Eckenradius von 0.20 mm, einen Spanwinkel von 15.0° sowie einen Freiwinkel von 7.0°. Die gehonte Schneidkante (E) ist robust und daher optimal zum Schruppen. Die maximale Schnitttiefe beträgt 8.50 mm. Auch für die Fräs-Bearbeitung von Stahl (P) ist sie bestens geeignet. Für das Fräsen von rostfreier Stahl (M) ist sie gut geeignet.

DX20

Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren Schnittgeschwindigkeiten.

Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».

Zusätzliche Information

Gewicht0.004 kg
Grösse11.7 × 5.1 × 1.3 mm
AN — Freiwinkel

7.0°

ANSI SIZE — U.S. Grössenbezeichnung

SCGT 32.50.5

APMX — Schnitttiefe, max.

8.50 mm

CBMD — Spanbrecher, Herstellerbezeichnung

B15H

COATING — Beschichtungsprozess

PVD

D1 — Durchmesser Befestigungsbohrung

4.40 mm

EPSR — Eckenwinkel

90.0°

GAN — Spanwinkel, Schneidplatte

15.0°

GRADE — Denitool Grade

DX20

HAND — Schneidrichtung

Neutral

IC — Inkreis

9.52 mm

IIC — Plattengrösse

SC09T3

L — Schneidkantenlänge

9.52 mm

LBB — Spanbrecherbreite

1.00 mm

LE — Schneidenlänge, begrenzt

9.50 mm

RE — Eckenradius

0.20 mm

S — Plattendicke

3.97 mm

SUBSTRATE — Hauptschneidstoff

Hartmetall

Milling Capability

P1 – Niedriglegierter Kohlenstoffstahl (Rm < 500 MPa – Härte 0.25%), P2 – Legierter Stahl (Rm 500-700 MPa – Härte 140-200 HB – C-Gehalt > 0.25%), P3 – Werkzeugstahl (Rm 900-1100 MPa – Härte 170-275 HB – C-Gehalt > 0.25%), P4 – Legierter Werkzeugstahl (Rm 700-900 MPa), P5 – Legierter Gussstahl (Rm 800-1500 MPa), M1 – Edelstahl (Rm < 800 MPa), M2 – Edelstahl – austenitisch – martensitisch (Rm 500-1100 MPa)
