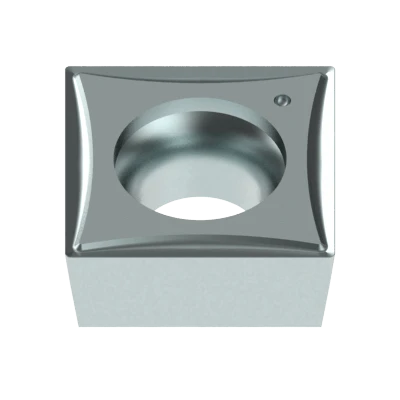

SCGT 09T302 EN DX30
SCGT 09T302 EN DX30 – Bild 2

SCGT 09T302 EN DX30

CHF 22.40

P
M

Minimale Bestellmenge 10 St.

Rückstand: Lieferzeit 7 Tage

Artikelnummer: SCGT 09T302 EN DX30 Kategorie: Schlagwörter: , , , , Rabattgruppe:
Fräsen - Metrisch Ausgangswerte

Beschreibung

Diese neutral schneidende Wendeschneidplatte der Grösse SC09T3 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX30. Sie verfügt über einen Eckenradius von 0.20 mm, einen Spanwinkel von 15.0° sowie einen Freiwinkel von 7.0°. Die gehonte Schneidkante (E) ist robust und daher optimal zum Schruppen. Die maximale Schnitttiefe beträgt 8.50 mm. Auch für die Fräs-Bearbeitung von Stahl (P) und rostfreier Stahl (M) ist sie bestens geeignet.

DX30

Für Stahl, schwer zerspanbaren rostfreien Stahl, Grau- und Sphäroguss bei mittleren bis hohen Schnittgeschwindigkeiten. Mit PLC-Gleitfilm gegen Kaltschweissungen Hohe Verschleissfestigkeit.

Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».

Zusätzliche Information

Gewicht0.004 kg
Grösse11.7 × 5.1 × 1.3 mm
AN — Freiwinkel

7.0°

ANSI SIZE — U.S. Grössenbezeichnung

SCGT 32.50.5

APMX — Schnitttiefe, max.

8.50 mm

CBMD — Spanbrecher, Herstellerbezeichnung

B15H

COATING — Beschichtungsprozess

PVD

D1 — Durchmesser Befestigungsbohrung

4.40 mm

EPSR — Eckenwinkel

90.0°

GAN — Spanwinkel, Schneidplatte

15.0°

GRADE — Denitool Grade

DX30

HAND — Schneidrichtung

Neutral

IC — Inkreis

9.52 mm

IIC — Plattengrösse

SC09T3

L — Schneidkantenlänge

9.52 mm

LBB — Spanbrecherbreite

1.00 mm

LE — Schneidenlänge, begrenzt

9.50 mm

RE — Eckenradius

0.20 mm

S — Plattendicke

3.97 mm

SUBSTRATE — Hauptschneidstoff

Hartmetall

Milling Capability

P1 – Niedriglegierter Kohlenstoffstahl (Rm < 500 MPa – Härte 0.25%), P2 – Legierter Stahl (Rm 500-700 MPa – Härte 140-200 HB – C-Gehalt > 0.25%), P3 – Werkzeugstahl (Rm 900-1100 MPa – Härte 170-275 HB – C-Gehalt > 0.25%), P4 – Legierter Werkzeugstahl (Rm 700-900 MPa), P5 – Legierter Gussstahl (Rm 800-1500 MPa), M1 – Edelstahl (Rm < 800 MPa), M2 – Edelstahl – austenitisch – martensitisch (Rm 500-1100 MPa)
