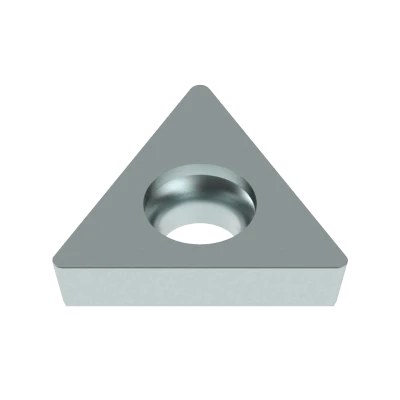

TPHW 110202 EN DP35
TPHW 110202 EN DP35 – Bild 2

TPHW 110202 EN DP35

CHF 21.10

P
P

Minimale Bestellmenge 10 St.

30 vorrätig (kann nachbestellt werden)

Artikelnummer: TPHW 110202 EN DP35 Kategorie: Schlagwörter: , , , , Rabattgruppe:
Drehen - Metrisch Ausgangswerte
Fräsen - Metrisch Ausgangswerte

Beschreibung

Diese neutral schneidende Wendeschneidplatte der Grösse TP1102 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DP35. Sie verfügt über einen Eckenradius von 0.20 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 11.0°. Die gehonte Schneidkante (E) ist robust und daher optimal zum Schruppen. Die maximale Schnitttiefe beträgt 3.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Stahl (P). Auch für die Fräs-Bearbeitung von Stahl (P) ist sie bestens geeignet.

DP35

Für Stahl, schwer zerspanbaren rostfreien Stahl, Grau- und Sphäroguss bei mittleren bis hohen Schnittgeschwindigkeiten. Hohe Verschleissfestigkeit.

Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».

Zusätzliche Information

Gewicht0.002 kg
Grösse8.9 × 3.8 × 1 mm
AN — Freiwinkel

11.0°

ANSI SIZE — U.S. Grössenbezeichnung

TPHW 21.50.5

APMX — Schnitttiefe, max.

3.00 mm

CBMD — Spanbrecher, Herstellerbezeichnung

X00H

COATING — Beschichtungsprozess

PVD

D1 — Durchmesser Befestigungsbohrung

2.80 mm

EPSR — Eckenwinkel

60.0°

GAN — Spanwinkel, Schneidplatte

0.0°

GRADE — Denitool Grade

DP35

HAND — Schneidrichtung

Neutral

IC — Inkreis

6.35 mm

IIC — Plattengrösse

TP1102

L — Schneidkantenlänge

11.00 mm

LE — Schneidenlänge, begrenzt

11.00 mm

RE — Eckenradius

0.20 mm

S — Plattendicke

2.38 mm

SUBSTRATE — Hauptschneidstoff

Hartmetall

Milling Capability

P1 – Niedriglegierter Kohlenstoffstahl (Rm < 500 MPa – Härte 0.25%), P2 – Legierter Stahl (Rm 500-700 MPa – Härte 140-200 HB – C-Gehalt > 0.25%), P3 – Werkzeugstahl (Rm 900-1100 MPa – Härte 170-275 HB – C-Gehalt > 0.25%), P4 – Legierter Werkzeugstahl (Rm 700-900 MPa), P5 – Legierter Gussstahl (Rm 800-1500 MPa)
