CHF 18.00
Minimale Bestellmenge 10 St.
116 vorrätig (kann nachbestellt werden)

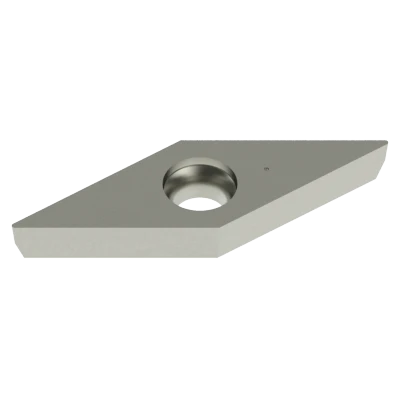

Diese neutral schneidende Wendeschneidplatte der Grösse VC1303 ist unbeschichtet und aus einem Substrat aus Hartmetall. Sie entspricht dem Denitool-Grade DX2. Sie verfügt über einen Eckenradius von 0.10 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 4.00 mm. Sie ist gut geeignet für das Drehen von Gusseisen (K) und Nichteisenmetall (N).
Hartmetall unbeschichtet – Feinkornsorte für Guss, Kunststoffe und Aluminium. Rostfreie Stähle bei niedrigen Schnittgeschwindigkeiten.
Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».
| Gewicht | 0.005 kg |
|---|---|
| Grösse | 11.7 × 5.1 × 1.3 mm |
| AN — Freiwinkel | 7.0° |
| ANSI SIZE — U.S. Grössenbezeichnung | VCGW 2.520.2 |
| APMX — Schnitttiefe, max. | 4.00 mm |
| CBMD — Spanbrecher, Herstellerbezeichnung | X00G |
| COATING — Beschichtungsprozess | Unbeschichtet |
| D1 — Durchmesser Befestigungsbohrung | 3.40 mm |
| EPSR — Eckenwinkel | 35.0° |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | DX2 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 7.94 mm |
| IIC — Plattengrösse | VC1303 |
| L — Schneidkantenlänge | 13.84 mm |
| LE — Schneidenlänge, begrenzt | 13.60 mm |
| RE — Eckenradius | 0.10 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 3.18 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Drehen
Fräsen
Eignung der Schneide zur Zerspanung verschiedener Werkstoffe (ISO 513)
