CHF 22.00
Minimale Bestellmenge 10 St.
20 vorrätig (kann nachbestellt werden)

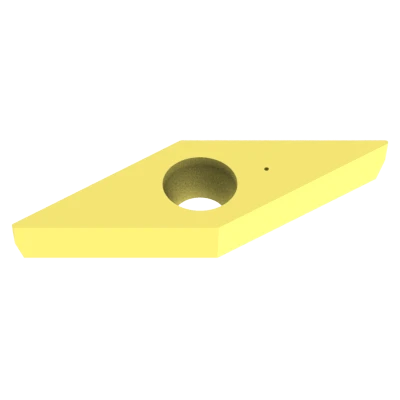

Diese neutral schneidende Wendeschneidplatte der Grösse VC1303 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DX20. Sie verfügt über einen Eckenradius von 0.80 mm, einen Spanwinkel von 0.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 4.00 mm. Sie eignet sich bestens für die Dreh-Bearbeitung von Gusseisen (K). Sie ist gut geeignet für das Drehen von Nichteisenmetall (N). Es kann durchaus auch Stahl (P) gedreht werden.
Für Stahl, leicht zerspanbare rostfreie Stähle und Sonderlegierungen bei mittleren Schnittgeschwindigkeiten.
Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».
| Gewicht | 0.005 kg |
|---|---|
| Grösse | 11.7 × 5.1 × 1.3 mm |
| AN — Freiwinkel | 7.0° |
| ANSI SIZE — U.S. Grössenbezeichnung | VCGW 2.522 |
| APMX — Schnitttiefe, max. | 4.00 mm |
| CBMD — Spanbrecher, Herstellerbezeichnung | X00G |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 3.40 mm |
| EPSR — Eckenwinkel | 35.0° |
| GAN — Spanwinkel, Schneidplatte | 0.0° |
| GRADE — Denitool Grade | DX20 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 7.94 mm |
| IIC — Plattengrösse | VC1303 |
| L — Schneidkantenlänge | 13.84 mm |
| LE — Schneidenlänge, begrenzt | 12.10 mm |
| RE — Eckenradius | 0.80 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 3.18 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
Drehen
Fräsen
Eignung der Schneide zur Zerspanung verschiedener Werkstoffe (ISO 513)
