Drehen - Metrisch Ausgangswerte
| Werkstoffe | vc max | vc min | fmax | fmin |
|---|---|---|---|---|
| H1 Gehärteter Stahl (C-Gehalt 0.2% - 0.8%, Härte < 62 HRC) | 60 m/min | 20 m/min | 0.05 mm | 0.01 mm |
| H2 Gehärteter Stahl (C-Gehalt > 0.8%, Härte < 62 HRC) | 45 m/min | 10 m/min | 0.05 mm | 0.01 mm |
WCET 020104 FN-20 DS20
CHF 28.70
H
Minimale Bestellmenge 10 St.
Rückstand: Lieferzeit 7 Tage
Drehen - Metrisch Ausgangswerte
Beschreibung

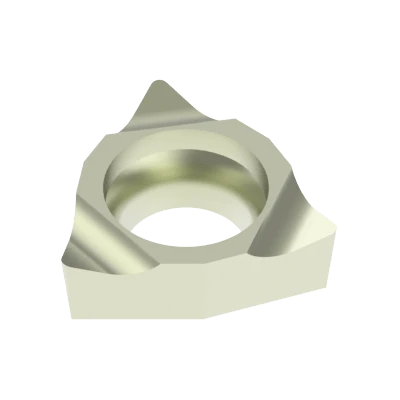

Diese neutral schneidende Wendeschneidplatte der Grösse WC0201 wird im PVD-Verfahren auf einem Substrat aus Hartmetall beschichtet. Sie entspricht dem Denitool-Grade DS20. Sie verfügt über einen Eckenradius von 0.40 mm, einen Spanwinkel von 20.0° sowie einen Freiwinkel von 7.0°. Die scharfe Schneidkante (F) eignet sich besonders gut zum Schlichten. Die maximale Schnitttiefe beträgt 0.40 mm. Sie ist gut geeignet für das Drehen von gehärtetem Stahl (H).
DS20
Hartdrehen – High-End Sorte für Hartdrehen bis 62 HRC in Stahl mit höherem Kohlenstoffgehalt. Hohe thermische Stabilität.
Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».
Zusätzliche Information
| Gewicht | 0.001 kg |
|---|---|
| Grösse | 6.9 × 2.5 × 1 mm |
| AN — Freiwinkel | 7.0° |
| ANSI SIZE — U.S. Grössenbezeichnung | WCET 1.211 |
| APMX — Schnitttiefe, max. | 0.40 mm |
| CBMD — Spanbrecher, Herstellerbezeichnung | Z20G |
| COATING — Beschichtungsprozess | PVD |
| D1 — Durchmesser Befestigungsbohrung | 2.20 mm |
| EPSR — Eckenwinkel | 80.0° |
| GAN — Spanwinkel, Schneidplatte | 20.0° |
| GRADE — Denitool Grade | DS20 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 3.97 mm |
| IIC — Plattengrösse | WC0201 |
| L — Schneidkantenlänge | 2.72 mm |
| LBB — Spanbrecherbreite | 1.10 mm |
| LE — Schneidenlänge, begrenzt | 1.50 mm |
| RE — Eckenradius | 0.40 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 1.59 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
