Drehen - Metrisch Ausgangswerte

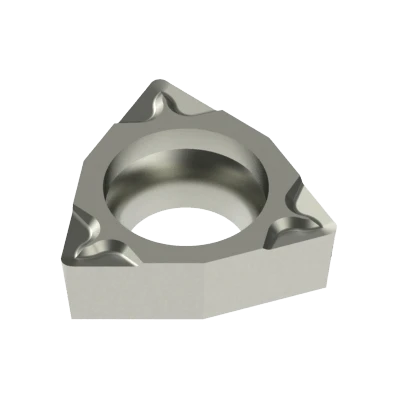

WCGT 020104 EN DX2
CHF 14.20
P
Minimale Bestellmenge 10 St.
200 vorrätig (kann nachbestellt werden)
Beschreibung
Diese neutral schneidende Wendeschneidplatte der Grösse WC0201 ist unbeschichtet und aus einem Substrat aus Hartmetall. Sie entspricht dem Denitool-Grade DX2. Sie verfügt über einen Eckenradius von 0.40 mm, einen Spanwinkel von 10.0° sowie einen Freiwinkel von 7.0°. Die gehonte Schneidkante (E) ist robust und daher optimal zum Schruppen. Die maximale Schnitttiefe beträgt 0.30 mm. Sie ist gut geeignet für das Drehen von Stahl (P).
DX2
Hartmetall unbeschichtet – Extrem harte Feinstkornsorte für sehr harte Werkstoffe sowie Guss, Kunststoffe und Aluminium.
Die empfohlenen Schnittwert-Startparameter finden Sie im Abschnitt «Schnittdaten».
Zusätzliche Information
| Gewicht | 0.001 kg |
|---|---|
| Grösse | 6.9 × 2.5 × 1 mm |
| AN — Freiwinkel | 7.0° |
| ANSI SIZE — U.S. Grössenbezeichnung | WCGT 1.211 |
| APMX — Schnitttiefe, max. | 0.30 mm |
| CBMD — Spanbrecher, Herstellerbezeichnung | B10H |
| COATING — Beschichtungsprozess | Unbeschichtet |
| D1 — Durchmesser Befestigungsbohrung | 2.20 mm |
| EPSR — Eckenwinkel | 80.0° |
| GAN — Spanwinkel, Schneidplatte | 10.0° |
| GRADE — Denitool Grade | DX2 |
| HAND — Schneidrichtung | Neutral |
| IC — Inkreis | 3.97 mm |
| IIC — Plattengrösse | WC0201 |
| L — Schneidkantenlänge | 2.72 mm |
| LBB — Spanbrecherbreite | 0.40 mm |
| LE — Schneidenlänge, begrenzt | 1.30 mm |
| RE — Eckenradius | 0.40 mm |
| REN — Eckenradius, Nebenecke | 0.00 mm |
| S — Plattendicke | 1.59 mm |
| SUBSTRATE — Hauptschneidstoff | Hartmetall |
