CCGT 09T304 FN-18M DX32
CCGT 09T304 FN-18M DX32 – Image 2

CCGT 09T304 FN-18M DX32

CHF 19.00

P
M
N
S

Quantité minimum de commande 10 pièces

140 en stock (peut être commandé)

UGS : CCGT 09T304 FN-18M DX32 Catégorie : Étiquettes : , , , , , , , , Marque :
Tournage - Valeurs de départ

Description

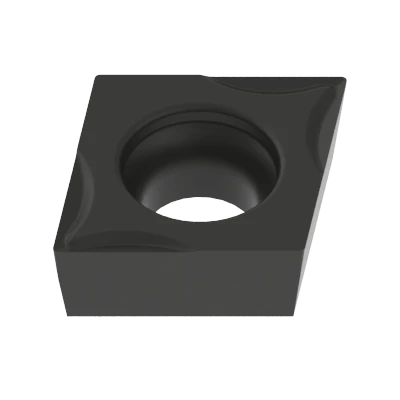

Cette plaquette amovible à coupe neutre de taille CC09T3 est revêtue par un procédés PVD+PLC sur un substrat en Carbure . Elle correspond au Denitool-Grade DX32. Elle possède un rayon de nez de 0.40 mm, un angle de coupe de 18.0° et un angle de dépouille de 7.0°. Le tranchant affûté (F) est particulièrement adapté à la finition. Une surface polie (M) réduit en outre le risque d'arêtes rapportées. La profondeur de coupe maximale est de 4.00 mm. Il convient parfaitement au tournage d'Aciers (P), de l'acier inoxydable (M), des métaux non ferreux (N) et des Alliages spéciaux (S).

DX32

Nuance universelle pour les alliages légers et l'acier inoxydable. Protection efficace contre les arêtes rapportées.

Vous trouverez les paramètres de démarrage de coupe recommandés dans la section «Paramètres de coupe».

Informations complémentaires

Poids0.005 kg
Dimensions11.7 × 5.1 × 1.3 mm
AN — Angle de dégagement

7.0°

ANSI SIZE — Désignation des tailles américaines

CCGT 32.51

APMX — Profondeur de coupe, max.

4.00 mm

CBMD — Brise-copeaux, désignation du fabricant

B18M

COATING — Processus de revêtement

PVD+PLC

D1 — Diamètre du trou de fixation

4.40 mm

EPSR — Angle de coin

80.0°

GAN — Angle de coupe, plaquette

18.0°

GRADE — Classification Denitool

DX32

HAND — Sens de coupe

Neutre

IC — Cercle inscrit

9.52 mm

IIC — Taille de la plaquette

CC09T3

L — Longueur de l'arête de coupe

9.67 mm

LBB — Largeur du brise-copeaux

0.70 mm

LE — Longueur de coupe, limitée

5.15 mm

RE — Rayon de coin

0.40 mm

REN — Rayon de coin, coin secondaire

0.00 mm

S — Épaisseur de la plaquette

3.97 mm

SUBSTRATE — Matériau de coupe principal

Carbure
