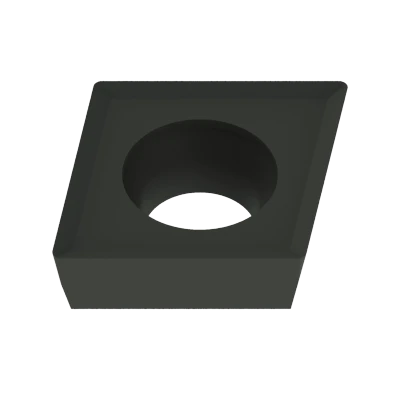

CPGT 05T102 FN-20 DX52
CPGT 05T102 FN-20 DX52 – Image 2

CPGT 05T102 FN-20 DX52

CHF 22.70

M
N
S
N
S

Quantité minimum de commande 10 pièces

10 en stock (peut être commandé)

UGS : CPGT 05T102 FN-20 DX52 Catégorie : Étiquettes : , , , , , , , , Marque :
Tournage - Valeurs de départ
Fraisage - Valeurs de départ

Description

Cette plaquette amovible à coupe neutre de taille CP05T1 est revêtue par un procédés PVD+PLC sur un substrat en Carbure . Elle correspond au Denitool-Grade DX52. Elle possède un rayon de nez de 0.20 mm, un angle de coupe de 20.0° et un angle de dépouille de 11.0°. Le tranchant affûté (F) est particulièrement adapté à la finition. Une surface polie (M) réduit en outre le risque d'arêtes rapportées. La profondeur de coupe maximale est de 2.50 mm. Il convient parfaitement au tournage de l'acier inoxydable (M). Elle est bien adaptée au tournage des métaux non ferreux (N) et des Alliages spéciaux (S). Pour le fraisage des métaux non ferreux (N) et des Alliages spéciaux (S) elle est bien adaptée.

DX52

Comme DX50, mais avec un film lubrifiant PLC contre les soudures à froid. Pour l'acier, l'acier inoxydable difficilement usinable, la fonte grise et la fonte à graphite sphéroïdal à des vitesses de coupe élevées Grande stabilité thermique. Convient parfaitement à l'usinage à sec.

Vous trouverez les paramètres de démarrage de coupe recommandés dans la section «Paramètres de coupe».

Informations complémentaires

Poids0.001 kg
Dimensions8.9 × 3.8 × 1 mm
AN — Angle de dégagement

11.0°

ANSI SIZE — Désignation des tailles américaines

CPGT 1.81.20.5

APMX — Profondeur de coupe, max.

2.50 mm

CBMD — Brise-copeaux, désignation du fabricant

C20M

COATING — Processus de revêtement

PVD+PLC

D1 — Diamètre du trou de fixation

2.50 mm

EPSR — Angle de coin

80.0°

FirstChoiceToolItem — Premier choix

Premier choix

GAN — Angle de coupe, plaquette

20.0°

GRADE — Classification Denitool

DX52

HAND — Sens de coupe

Neutre

IC — Cercle inscrit

5.56 mm

IIC — Taille de la plaquette

CP05T1

L — Longueur de l'arête de coupe

5.65 mm

LE — Longueur de coupe, limitée

5.60 mm

RE — Rayon de coin

0.20 mm

REN — Rayon de coin, coin secondaire

0.20 mm

S — Épaisseur de la plaquette

1.97 mm

SUBSTRATE — Matériau de coupe principal

Carbure

Milling Capability

N1 – Kupferlegierungen (Rm 450-650 MPa), N2 – Aluminium- und Magnesiumlegierungen (Si < 12.2%), N3 – Aluminiumlegierungen (Si > 12.2%), N4 – Nylon – Kunststoffe – Gummis – Phenolharze – Harze – Glasfaser, N5 – Kohlenstoff – Graphit-Verbundwerkstoffe – CFRP, S1 – Eisenbasierte – Hitzebeständige Legierungen (Rm 500-1200 MPa – Härte 160-260 HB / 25-48 HRC), S4 – Titan- und Titanlegierungen (Rm 900-1600 MPa – Härte 300-400 HB / 33-48 HRC)
