E0608H SWUCR-02

CHF 235.10

10 en stock (peut être commandé)

Description

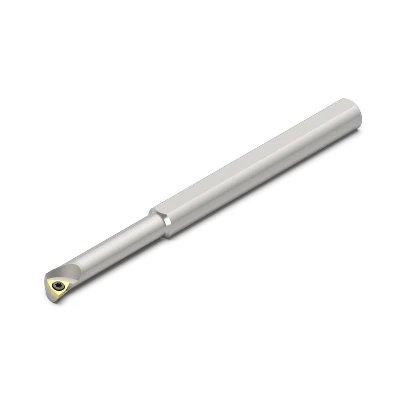

Cette barre d'alésage en métal dur à coupe à droite avec une ⌀ 8.00 mm tige cylindrique avec face de serrage est 100.00 mm de long et est équipée d’un canal de refroidissement directement sur la plaquette de taille WC0201 avec un angle de réglage de 93.0°. Comparé à une tige en acier trempé, le carbure offre un amortissement des vibrations nettement supérieur, ce qui améliore la qualité de surface et prolonge la durée de vie de l’outil.

Avec cette barre d’alésage, on peut usiner à partir d’un diamètre minimal de ⌀ 7.80 mm jusqu’à 36.00 mm de profondeur en tournage.

L'interface est une tige cylindrique avec une surface de serrage.

Le siège de plaquette entièrement trempé garantit une haute résistance à l’usure, un maintien précis de la plaquette, moins de vibrations et prolonge la durée de vie de la barre d’alésage.

Informations complémentaires

Poids0.058 kg
Dimensions100 × 8 × 8 mm
BMC — Exécution de l'outil

Carbure

CLMBD — Porte-à-faux au diamètre de perçage minimal

36.00 mm

CNSC — Entrée de liquide de refroidissement

Avec canal de refroidissement

DCON — Diamètre de fixation

8.00 mm

DMIN — Diamètre de perçage, min.

7.80 mm

GAMF — Angle de dégagement latéral

12.0°

GAMP — Angle de dégagement arrière

0.0°

H — Hauteur de queue

7.00 mm

HAND — Sens de coupe

Droite

IIC — Taille de la plaquette

WC0201

INTERFACE — Interface

tige cylindrique avec face de serrage

KAPR — Angle d'orientation

93.0°

LDRED — Longueur du col

36.00 mm

LF — Longueur fonctionnelle

100.00 mm

OAL — Longueur totale

100.00 mm

PSIR — Angle de coupe principal

-3.0°

TSYC — Code du type d'outil

SWUC

UST — Métrique, Impériale

Métrique

WF — Cote fonctionnelle (largeur)

3.90 mm

WF2 — Profondeur de coupe arrière

0.90 mm
