NFL 1 1 270 190 AL DX20
NFL 1 1 270 190 AL DX20 – Image 2

NFL 1 1 270 190 AL DX20

CHF 29.50

P
N

Quantité minimum de commande 10 pièces

Commande en attente : délai de livraison 5 jours

UGS : NFL 1 1 270 190 AL DX20 Catégorie : Étiquettes : , , , , Marque :
Fraisage - Valeurs de départ

Description

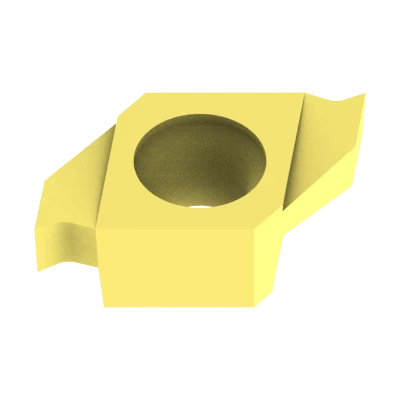

Cette plaquette de coupe à gauche de taille NFL1 est revêtue par un procédé PVD sur un substrat en Carbure . Elle correspond au Denitool-Grade DX20. Elle possède un rayon de nez de 0.00 mm, un angle de coupe de 23.0° et un angle de dépouille de 8.0°. Le tranchant affûté (F) est particulièrement adapté à la finition. La profondeur de coupe maximale est de 2.70 mm. Aussi pour le fraisage-usinage d'Aciers (P) et des métaux non ferreux (N) elle est parfaitement adaptée.

DX20

Pour l'acier, les aciers inoxydables faciles à usiner et les alliages spéciaux à des vitesses de coupe moyennes.

Vous trouverez les paramètres de démarrage de coupe recommandés dans la section «Paramètres de coupe».

Informations complémentaires

Poids0.002 kg
Dimensions6.9 × 2.5 × 1 mm
AN — Angle de dégagement

8.0°

APMX — Profondeur de coupe, max.

2.70 mm

CBMD — Brise-copeaux, désignation du fabricant

Z23G

COATING — Processus de revêtement

PVD

CW — Largeur de coupe, dimension nominale

2.70 mm

D1 — Diamètre du trou de fixation

3.40 mm

EPSR — Angle de coin

87.0°

GAN — Angle de coupe, plaquette

23.0°

GRADE — Classification Denitool

DX20

HAND — Sens de coupe

Gauche

IIC — Taille de la plaquette

NFL1

L — Longueur de l'arête de coupe

7.00 mm

LBB — Largeur du brise-copeaux

2.60 mm

RE — Rayon de coin

0.00 mm

REN — Rayon de coin, coin secondaire

0.00 mm

S — Épaisseur de la plaquette

4.00 mm

SUBSTRATE — Matériau de coupe principal

Carbure

Milling Capability

P1 – Niedriglegierter Kohlenstoffstahl (Rm < 500 MPa – Härte 0.25%), P2 – Legierter Stahl (Rm 500-700 MPa – Härte 140-200 HB – C-Gehalt > 0.25%), N1 – Kupferlegierungen (Rm 450-650 MPa), N2 – Aluminium- und Magnesiumlegierungen (Si < 12.2%), N3 – Aluminiumlegierungen (Si > 12.2%), N4 – Nylon – Kunststoffe – Gummis – Phenolharze – Harze – Glasfaser, N5 – Kohlenstoff – Graphit-Verbundwerkstoffe – CFRP
