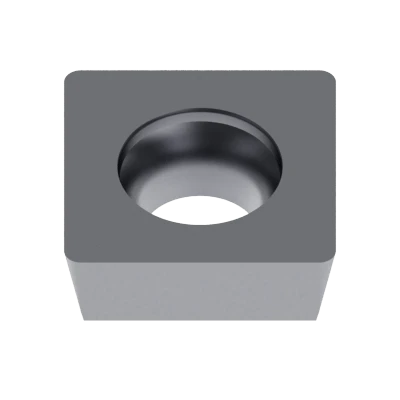

SPHW 060208 FN DX50
SPHW 060208 FN DX50 – Image 2

SPHW 060208 FN DX50

CHF 18.20

P
M
K
N

Quantité minimum de commande 10 pièces

18 en stock (peut être commandé)

UGS : SPHW 060208 FN DX50 Catégorie : Étiquettes : , , , Marque :
Fraisage - Valeurs de départ

Description

Cette plaquette amovible à coupe neutre de taille SP0602 est revêtue par un procédé PVD sur un substrat en Carbure . Elle correspond au Denitool-Grade DX50. Elle possède un rayon de nez de 0.80 mm, un angle de coupe de 0.0° et un angle de dépouille de 11.0°. Le tranchant affûté (F) est particulièrement adapté à la finition. La profondeur de coupe maximale est de 5.50 mm. Aussi pour le fraisage-usinage d'Aciers (P) et de Fonte (K) elle est parfaitement adaptée. Pour le fraisage de l'acier inoxydable (M) et des métaux non ferreux (N) elle est bien adaptée.

DX50

Pour l'acier, l'acier inoxydable difficile à usiner, la fonte grise et la fonte à graphite sphéroïdal à des vitesses de coupe élevées. Grande stabilité thermique. Convient parfaitement à l'usinage à sec.

Vous trouverez les paramètres de démarrage de coupe recommandés dans la section «Paramètres de coupe».

Informations complémentaires

Poids0.004 kg
Dimensions8.9 × 3.8 × 1 mm
AN — Angle de dégagement

11.0°

ANSI SIZE — Désignation des tailles américaines

SPHW 21.52

APMX — Profondeur de coupe, max.

5.50 mm

CBMD — Brise-copeaux, désignation du fabricant

X00G

COATING — Processus de revêtement

PVD

D1 — Diamètre du trou de fixation

2.80 mm

EPSR — Angle de coin

90.0°

GAN — Angle de coupe, plaquette

0.0°

GRADE — Classification Denitool

DX50

HAND — Sens de coupe

Neutre

IC — Cercle inscrit

6.35 mm

IIC — Taille de la plaquette

SP0602

L — Longueur de l'arête de coupe

6.35 mm

LE — Longueur de coupe, limitée

6.30 mm

RE — Rayon de coin

0.80 mm

S — Épaisseur de la plaquette

2.38 mm

SUBSTRATE — Matériau de coupe principal

Carbure

Milling Capability

P1 – Niedriglegierter Kohlenstoffstahl (Rm < 500 MPa – Härte 0.25%), P2 – Legierter Stahl (Rm 500-700 MPa – Härte 140-200 HB – C-Gehalt > 0.25%), P3 – Werkzeugstahl (Rm 900-1100 MPa – Härte 170-275 HB – C-Gehalt > 0.25%), P4 – Legierter Werkzeugstahl (Rm 700-900 MPa), P5 – Legierter Gussstahl (Rm 800-1500 MPa), M1 – Edelstahl (Rm < 800 MPa), M2 – Edelstahl – austenitisch – martensitisch (Rm 500-1100 MPa), K1 – Grauguss (Rm < 250 MPa), K2 – Gusseisen mit Kugelgraphit (Rm 250-350 MPa), N1 – Kupferlegierungen (Rm 450-650 MPa), N4 – Nylon – Kunststoffe – Gummis – Phenolharze – Harze – Glasfaser, N5 – Kohlenstoff – Graphit-Verbundwerkstoffe – CFRP
