VCGT 110302 FN-18M DX32
VCGT 110302 FN-18M DX32 – Image 2

VCGT 110302 FN-18M DX32

CHF 20.20

P
M
N
S

Quantité minimum de commande 10 pièces

200 en stock (peut être commandé)

UGS : VCGT 110302 FN-18M DX32 Catégorie : Étiquettes : , , , , , , , , Marque :
Tournage - Valeurs de départ

Description

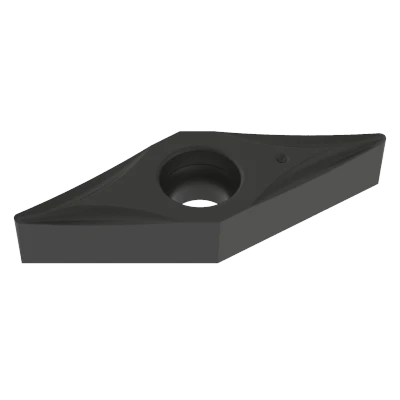

Cette plaquette amovible à coupe neutre de taille VC1103 est revêtue par un procédés PVD+PLC sur un substrat en Carbure . Elle correspond au Denitool-Grade DX32. Elle possède un rayon de nez de 0.20 mm, un angle de coupe de 18.0° et un angle de dépouille de 7.0°. Le tranchant affûté (F) est particulièrement adapté à la finition. Une surface polie (M) réduit en outre le risque d'arêtes rapportées. La profondeur de coupe maximale est de 4.00 mm. Il convient parfaitement au tournage d'Aciers (P), de l'acier inoxydable (M), des métaux non ferreux (N) et des Alliages spéciaux (S).

DX32

Nuance universelle pour les alliages légers et l'acier inoxydable. Protection efficace contre les arêtes rapportées.

Vous trouverez les paramètres de démarrage de coupe recommandés dans la section «Paramètres de coupe».

Informations complémentaires

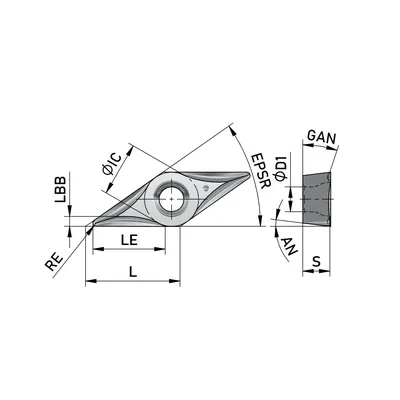

Poids0.003 kg
Dimensions8.9 × 3.8 × 1 mm
AN — Angle de dégagement

7.0°

ANSI SIZE — Désignation des tailles américaines

VCGT 220.5

APMX — Profondeur de coupe, max.

4.00 mm

CBMD — Brise-copeaux, désignation du fabricant

B18M

COATING — Processus de revêtement

PVD+PLC

D1 — Diamètre du trou de fixation

2.80 mm

EPSR — Angle de coin

35.0°

GAN — Angle de coupe, plaquette

18.0°

GRADE — Classification Denitool

DX32

HAND — Sens de coupe

Neutre

IC — Cercle inscrit

6.35 mm

IIC — Taille de la plaquette

VC1103

L — Longueur de l'arête de coupe

11.07 mm

LBB — Largeur du brise-copeaux

1.10 mm

LE — Longueur de coupe, limitée

8.10 mm

RE — Rayon de coin

0.20 mm

REN — Rayon de coin, coin secondaire

0.00 mm

S — Épaisseur de la plaquette

3.18 mm

SUBSTRATE — Matériau de coupe principal

Carbure
